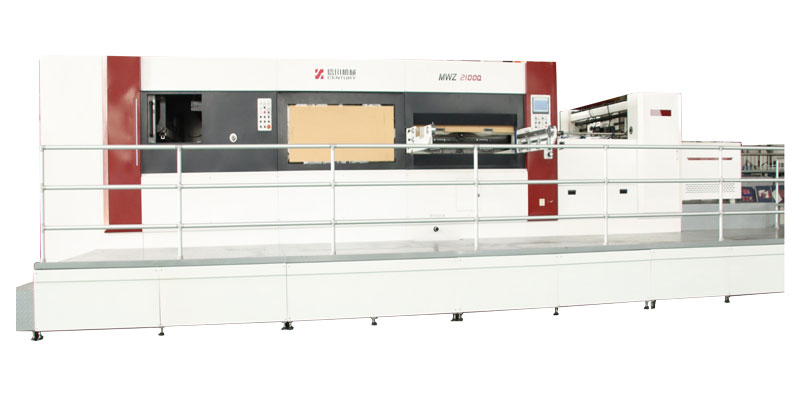

Troqueladora Automática Plana, MWZ 2100Q
Parámetros Técnicos
| Modelo de máquina | MWZ 2100Q | |
| Tamaño máx. de hoja | 2200 x 1520mm | |
| Tamaño mín. de hoja | 800 x 600mm | |
| Tamaño de corte máx. | 2180 x 1510mm | |
| Fuerza de corte máx. | 500 toneladas | |
| Velocidad mecánica máx. | 4500 planchas de cartón por hora | |
| Rango de material | Cartón corrugado: F/E/C/B/A/AB 1-11mm | |
| Ajuste de presión | ±1.5mm | |
| Precisión de corte | ±0.5mm | |
| Desperdicio frontal mín. | 10mm | |
| Tamaño del portatroquel | 2250X1560mm | |
| Consumo (sin bomba de aire) | 60kW // 380V, 3-PH, 50/60Hz | |
| Motor principal | 30kW | |
| Dimensiones de la máquina | Largo | 11500mm |
| Ancho | 5400mm | |
| Alto | 2950mm | |
| Peso de la máquina | 53 tonelada | |
Detalles de la máquina
- Alimentador de borde delantero con transmisión por engranaje
- Este alimentador, diseñado para funcionar a alta velocidad, se complementa con una resistente mesa de alimentación, haciendo que nuestra troqueladora plana sea la elección preferida para trabajar con cartones ondulados/corrugados y laminados. El tope trasero, ajustable en altura, permite una adaptación perfecta para planchas de cartón que presentan deformaciones, mientras que la función de succión de vacío ajustable gestiona con facilidad la alimentación de formatos más grandes.
- Mesa de alimentación accionada por servomotor
- La precisión es clave. Por ello, nuestras guías laterales, presentes en ambos lados, aseguran un alineamiento preciso. Además, gracias a los rodillos de cepillo y presión, cada hoja se dirige hacia la unidad de troquelado con la máxima exactitud.

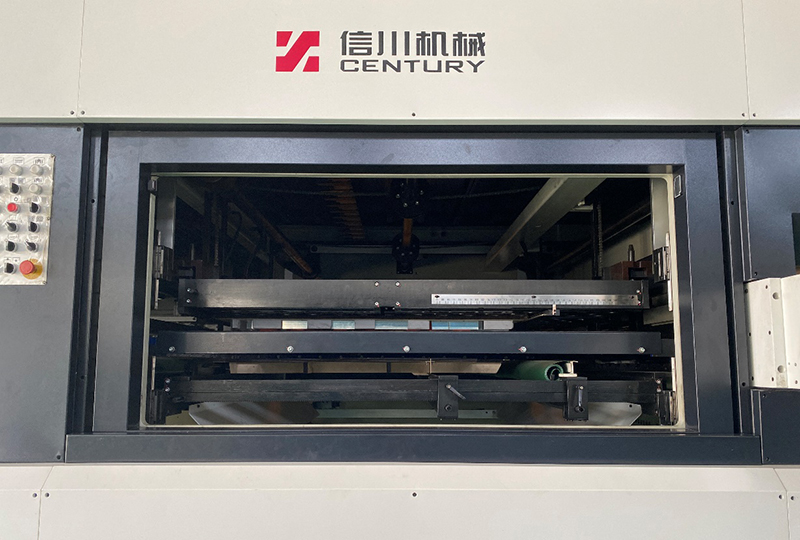

- Sección de troquelado
- Nos enorgullecemos de nuestro sistema de autolubricación independiente, diseñado para minimizar el mantenimiento y garantizar una operación fluida. Y, cuando se trata de cambios rápidos, nuestro sistema de posicionamiento central es insuperable, haciendo que la configuración de troqueles sea más sencilla y rápida.

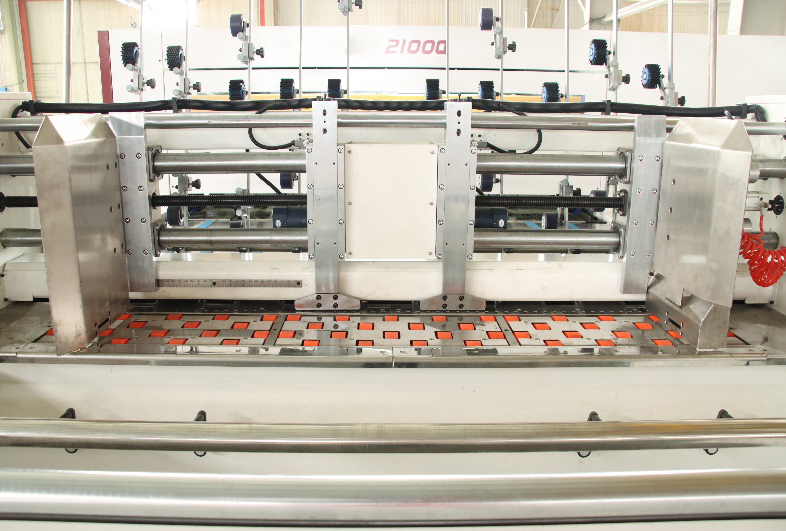

- Sección de eliminación de recortes:
- Con nuestro sistema de posicionamiento central, preparar el troquel de extracción de recortes es un proceso intuitivo y eficiente. El dispositivo de eliminación de recortes de doble acción de alta durabilidad se encarga de eliminar todos los residuos con facilidad. Adicionalmente, nuestro separador frontal garantiza que los desechos sean correctamente canalizados hacia el lado de accionamiento de la máquina mediante un eficaz sistema de cinta transportadora.

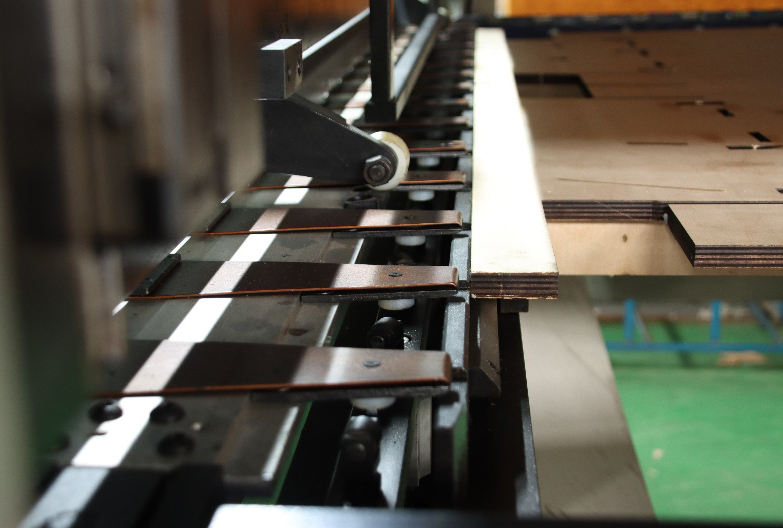

- Sección de recogida:
- E sistema de recogida de material ya troquelado por palets sin interrupciones mantiene el ritmo de producción. Para un acabado final pulcro, contamos con alineadores en el frente, la parte posterior y los lados, asegurando un apilado impecable.
Aplicaciones
La troqueladora automática plana MWZ 2100Q se utiliza principalmente para cortar cartón simple y cartón ondulado para producir cajas y estuches de cartón.
