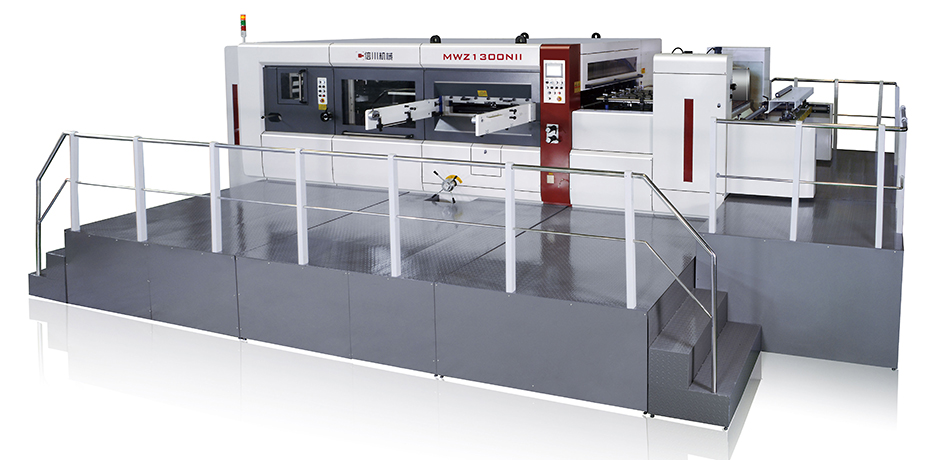

La troqueladora plana MWZ 1300Nii ofrece un tamaño de corte máximo de 1300 x 960 mm y tiene la capacidad de procesar hasta 5000 planchas de cartón por hora. Es una solución perfecta para aquellos fabricantes que buscan un troquelado de alta precisión en materiales como cartón ondulado, cartones laminados, cartonajes y láminas de plástico corrugado.
Parámetros Técnicos
Modelo de máquina
MWZ 1300Nii
Tamaño máx. de hoja
1330 x 980mm
Tamaño mín. de la hoja
550 x 480mm
Tamaño máx. de corte
1300 x 960mm
Fuerza de corte
Hasta 250 toneladas
Velocidad mecánica máx.
5000 sheets per hour
Altura del fleje de corte
23.8mm
Ajuste de la presión
±1.5mm
Precisión de corte
±0.5mm
Desperdicio frontal mín.
10mm
Tamaño de portatroquel
1330x980mm
Consumo de energía (sin bomba de aire)
29kW // 380V, 3-PH, 50/60 Hz
Dimensiones de la máquina
Largo: 9500mm
Ancho: 5560mm
Alto: 2600mm
Peso de la máquina
22 Toneladas
Detalles de la máquina

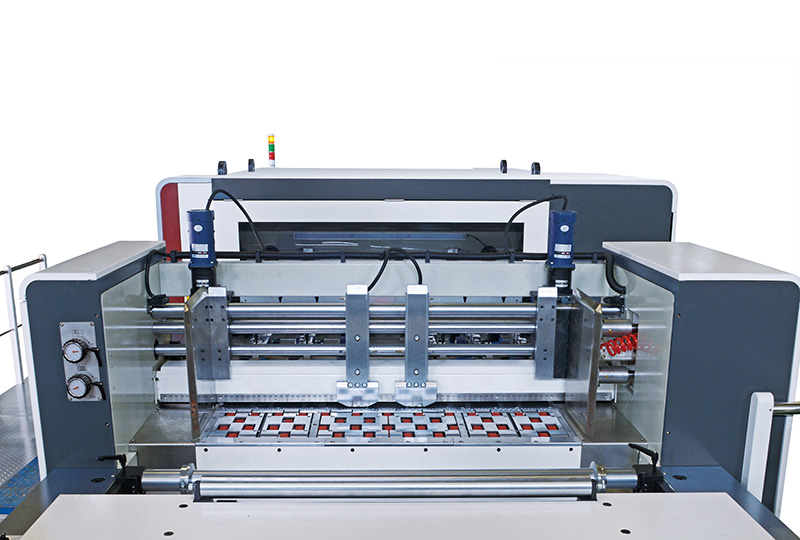

Sistema de alimentación por borde líder
Este sistema ofrece una alimentación de planchas de cartón precisa y de alta velocidad.

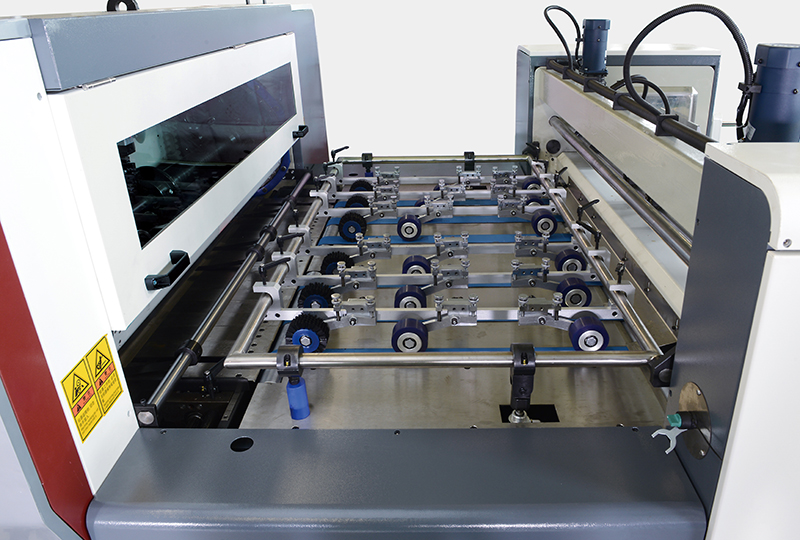

Mesa de alimentación
Los accesorios de empuje laterales izquierda y derecha garantizan una alineación precisa y el registro de la alimentación.
Los transportadores servoaccionados transfieren el papel a la sección de troquelado con precisión y eficacia.

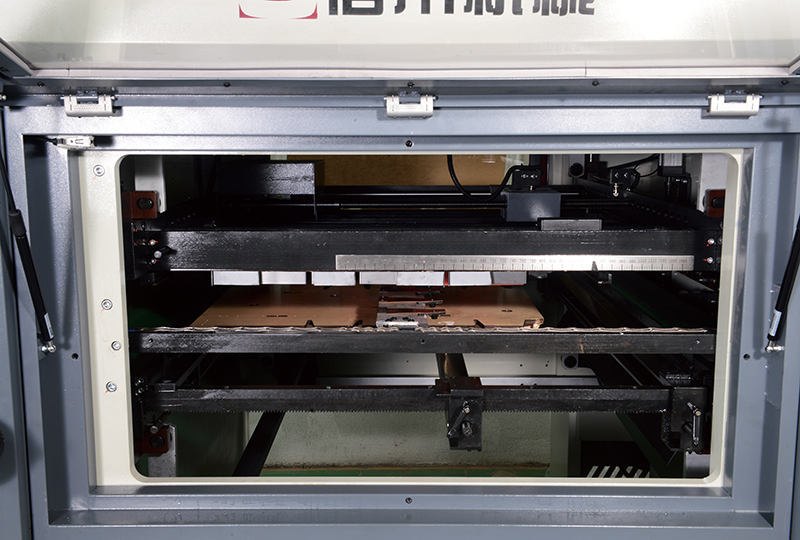

Sección de troquelado
Un sistema centralizado de posicionamiento facilita una transición ágil entre trabajos y garantiza que la calibración de la máquina sea sencilla.
Un sistema autónomo de lubricación garantiza un funcionamiento uniforme y minimiza la necesidad de mantenimiento.
El sofisticado indexador de levas cuenta con un embrague de torsión para la protección contra sobrecargas.
Sección de stripping (eliminación de recortes)
El avanzado sistema de posicionamiento central facilita la preparación de los troqueles, permitiendo cambios de trabajo de manera rápida y eficiente.
El dispositivo de eliminación de recortes doble retira residuos con eficacia. Además, las herramientas de eliminación de recortes macho y hembra pueden adaptarse a diversas tareas.
Gracias al separador de residuos ubicado al frente, es posible eliminar cualquier recorte y enviarlo directamente a la máquina a través de una cinta transportadora.
Sección de salida
El sistema automático de entrega de palets consigue una alimentación ininterrumpida, con un aumento de la altura de la máquina de 300 mm.
Aplicaciones
La troqueladora automática MWZ 1300Nii de cama plana es versátil y eficiente, ideal para cortar tanto cartón simple como cartón corrugado. Es la elección preferida de los fabricantes líderes en la producción de cajas de cartón y envases.
