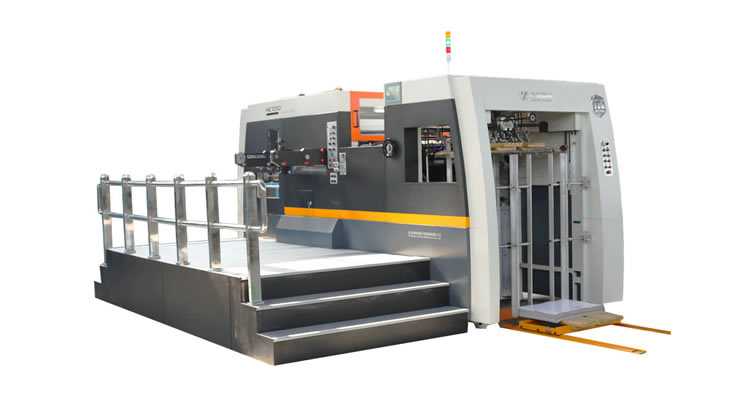

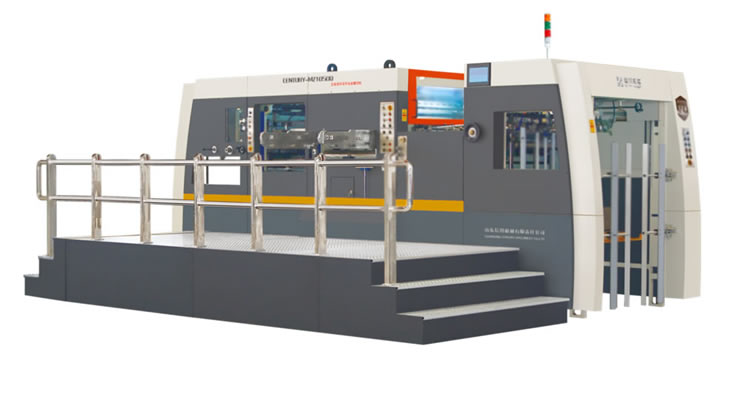

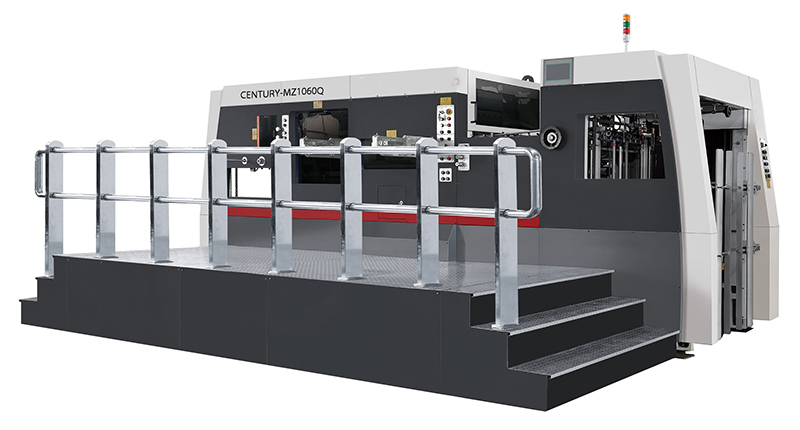

Troqueladora automática de cama plana (1050/1060x750mm)

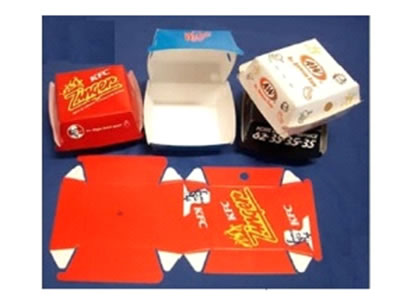

La serie MZ de troqueladoras automáticas están diseñadas para el corte de alta precisión de cajas de colores. Gracias a su tecnología PLC de Siemens incorporada, el sistema de alimentación de esta máquina funciona a gran velocidad y de manera altamente eficiente sin interrupciones.
Papel
Cartón
Plásticos semi-rígidos
Cartón corrugado
Placa laminada
Cartón sólido
| Modelo | MZ 1050 |
| Tamaño máximo de la lámina | 1050*750mm |
| Tamaño mínimo de la lámina | 450*360mm |
| Tamaño máx. de corte | 1040*730mm |
| Presión máx. de corte | 300 Ton |
| Gama | Cartón corrugado de hasta 4mm,
Cartón(90-2000g) |
| Precisión de corte | ±0.1mm |
| Rango de ajuste de presión | ±1mm |
| Altura de entrega del papel | 1250mm |
| Altura de alimentación del papel | 1500mm |
| Velocidad máxima | 8000 s/h |
| Tamaño del residuo | 9mm |
| Tamaño de la caja interior | 1140*756mm |
| Potencia de la máquina | 20 KW |
| Potencia del motor | 11 KW |
| Tamaño de la máquina | 5050*4400*2440mm |
| Peso de la máquina | 15.5 Ton |
| Modelo de máquina | MZ 1050Q |
| Tamaño máximo de la hoja | 1050 x 750mm |
| Tamaño mínimo de la hoja | 400 x 360mm |
| Tamaño máximo de corte | 1040 x 730mm |
| Presión máxima de corte | 3 MN (300 tons) |
| Rango de existencias | Cartón corrugado de hasta 4mm y cartón (100-2000g) |
| Precisión de corte | ±0.1mm |
| Rango de ajuste de presión | ±1mm |
| Altura de entrega de papel | 1400mm |
| Altura de alimentación del papel | 1500mm |
| Velocidad mecánica máxima | 8000sph |
| Mínimo desperdicio frontal | 9mm |
| Tamaño de la caja interior | 1140x756mm |
| Consumo de energía de la máquina | 21 kW |
| Potencia requerida | 380V, 3-PH, 50hz |
| Dimensión (L*An*Al) | 6000 x 4400 x 2440mm |
| Peso neto | 17 T |
| Modelo de máquina | MZ 1060Q |
| Tamaño máximo de la hoja | 1060 x 760mm |
| Tamaño mínimo de la hoja | 400 x 360mm |
| Tamaño máximo de corte | 1050 x 750mm |
| Presión máxima de corte | 3 MN (300 tons) |
| Rango de existencias | Cartón corrugado de hasta 4mm y cartón (100-2000g) |
| Precisión de corte | ±0.1mm |
| Rango de ajuste de presión | ±1mm |
| Altura de entrega de papel | 1400mm |
| Altura de alimentación del papel | 1500mm |
| Velocidad mecánica máxima | 7,500sph |
| Mínimo desperdicio frontal | 9mm |
| Tamaño de la caja interior | 1140x756mm |
| Consumo de energía de la máquina | 21 KW |
| Potencia requerida | 380V, 3-PH, 50hz |
| Dimensión (L*An*Al) | 6200 x 4500 x 2440mm |
| Peso neto | 17.5 T |
- Esta troqueladora de cartón corrugado está diseñada para una configuración rápida, seguridad, amplia gama de existencias y reducción de daños en las hojas de impresión.
- Capaz de manejar cartón sólido (90-2000gsm) y cartón corrugado de flauta simple de hasta 4mm.
- El alimentador ofrecerá alimentación de corriente para cartón sólido, mientras que alimentación de láminas individuales son para láminas corrugadas.
- Mesa de alimentación con tira y empuje lateral convertible para mayor precisión.
- Cuerpo de la máquina accionado por correa y de construcción de hierro fundido para un rendimiento suave y estable de la máquina.
- Sistema de línea central equipado para ser compatible con formas de corte utilizadas en troqueladoras planas de otras marcas. Y para ofrecer una configuración rápida de la máquina y cambios de trabajo.
- Función de pelado completa (sistema de pelado de triple acción y dispositivo de eliminación de residuos de borde de plomo) para ahorra el costo de mano de obra y acortar el tiempo de entrega a sus clientes.
- Sistema de entrega de pilas altas.
- Sistema de soplado de láminas/hojas y sistema de cepillo en la sección de entrega, especialmente para una recolección perfecta de placa sólida.
- Muchos dispositivos de seguridad y fotosensores están equipados para proteger a los operadores de lesiones y también para proteger la máquina de un funcionamiento incorrecto.
- Todas las piezas seleccionadas y ensambladas están construidas para un rendimiento estable y a largo plazo.
- Formato: 1060x760mm / 1050x750mm
- Velocidad mecánica máxima: 7.500 s/h

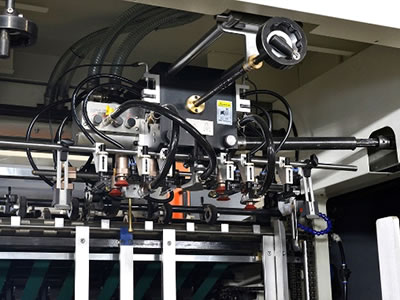

Estación de alimentaciónSistema de alimentación personalizado.
Cuenta con cuatro pick up y cuatro cabezales de succión para llevar a cabo el ajuste del ángulo.
Alimentación de alta velocidad sin dañar el papel.Aplicable para cartón 100-2,000gsm, y E, F, C, B y flauta.

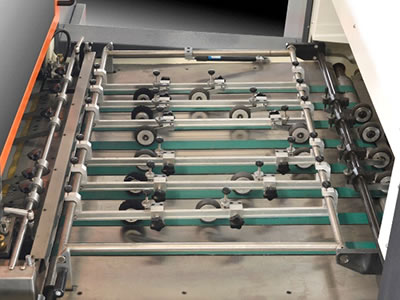

Mesa de alimentaciónLa mesa de alimentación cuenta con protecciones laterales en ambos lado para facilitar el trabajo de los operarios al empujar/tirar de la mesa.
Detector fotoeléctrico para alimentación de alta velocidad y registro de precisión.

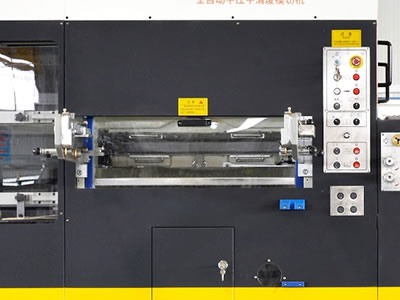

Sección de corteSistema de cierre neumático para mayor seguridad de los operarios al cambiar las hojas
Uso de engranajes y componentes electrónicos de marcas internacionalmente conocidas para mayor confianza de nuestros clientes.

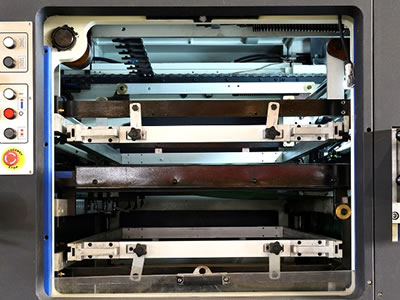

Sección de rectificaciónDispositivo eléctrico de elevación para mover el marco de rectificación.
Un sistema central se utiliza para una extracción rápida.
Esta sección cuenta con un marco superior, central e inferior de rectificación (MZ 1050Q).
Rectificación doble: Lado triple y el medio del material procesado (MZ 1080Q).

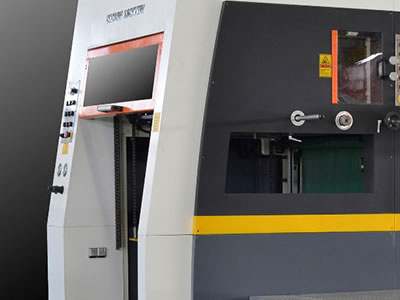

Sección de entregaPanel de control con iconos para facilitar la operación.
Un dispositivo fotoeléctrico asegura un funcionamiento seguro y alimentación en la sección de entrega.
Un sistema de soplado inferior y plana asegura una entrega suave y precisa.

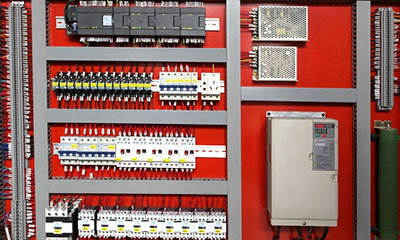

Sistema de control eléctricoTecnología PLC Siemens para minimizar errores y fallas.
Equipada con numerosos sistemas de protección para maximizar la seguridad de los operarios y de la propia máquina. La máquina de corte tiene un dispositivo de parada de emergencia que detecta errores y detiene dicha máquina para prevenir mayores desperfectos.
