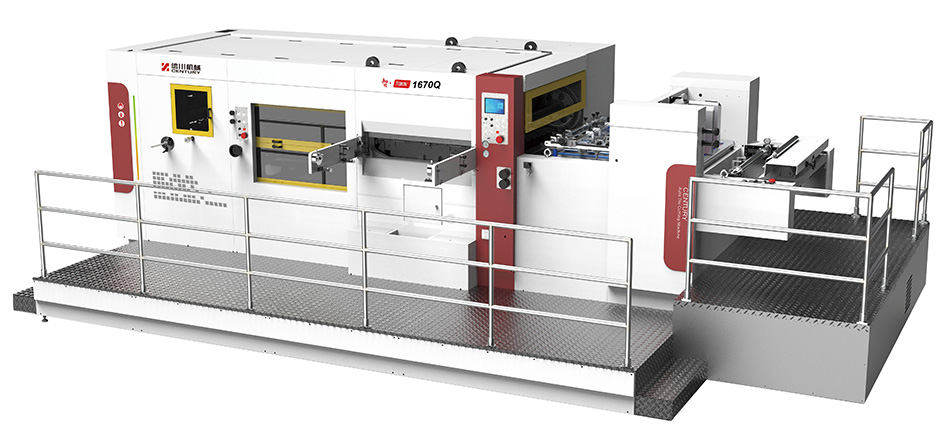

Troqueladora Automática Plana, MWZ 1670Q
Parámetros Técnicos
| Modelo de máquina | MWZ 1670Q | |
| Tamaño máx. de hoja | 1670 x 1260mm | |
| Tamaño mín. de la hoja | 650 x 500mm | |
| Tamaño de corte máx. | 1640 x1230mm | |
| Fuerza de corte máx. | 400 toneladas | |
| Velocidad mecánica máx. | 5000 planchas de cartón por hora | |
| Rango de material | Cartón corrugado 0.8-8.5mm | |
| Altura del fleje de corte | 23.8mm | |
| Ajuste de la presión | ±1.5mm | |
| Precisión de corte | ±0.5mm | |
| Desperdicio frontal mín. | 10mm | |
| Tamaño del portatroquel | 1680X1260mm | |
| Dimensiones de la máquina | Largo | 10400mm |
| Ancho | 5400mm | |
| Alto | 2900mm | |
| Peso de la máquina | 36T | |
Detalles de la máquina
- Alimentador accionado por engranajes:
- Este alimentador de alta velocidad, combinado con una mesa de alimentación robusta, permite que la máquina de troquelado plano sea ideal para cortar tanto cartón corrugado como láminas laminadas. Su tope trasero ajustable es perfecto para manejar planchas de cartón deformadas, y la capacidad de ajuste del poder de succión al vacío facilita la alimentación de planchas de cartón de gran tamaño.

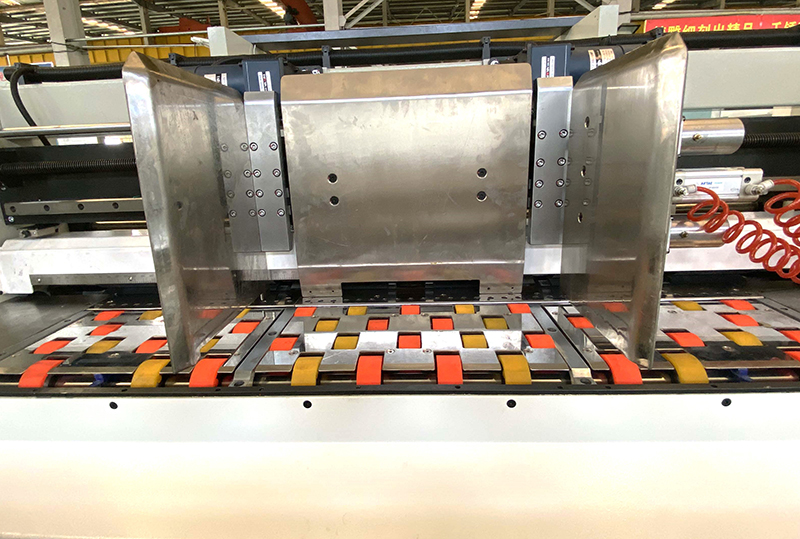

- Mesa de alimentación accionada por servo:
- Las guías de empuje en los lados izquierdo y derecho garantizan un alineamiento preciso y un registro potente. Los rodillos de cepillo y de presión están diseñados para garantizar una alimentación precisa de las planchas de cartón hacia la unidad de troquelado.
- Sección de troquelado:
- Gracias a su sistema de autolubricación, la máquina tendrá un funcionamiento uniforme de la máquina de troquelado. El sistema de posicionamiento central agiliza el cambio de tareas y simplifica la configuración de la máquina. Además, utilizamos un sistema de transmisión por engranajes como principal mecanismo de accionamiento, asegurando una operación de alta velocidad.

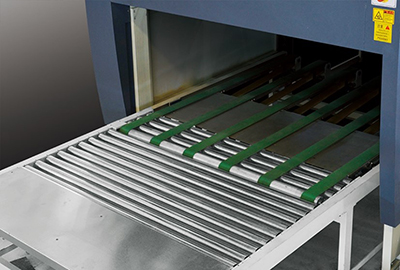

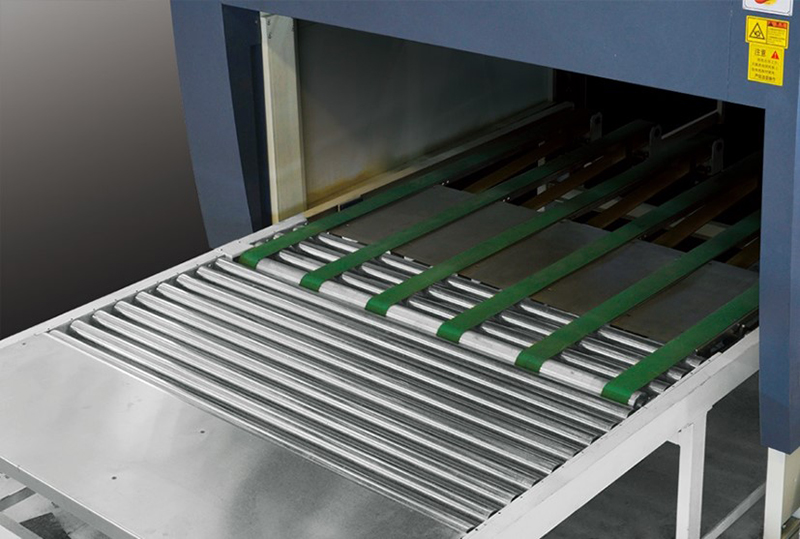

- Sección de eliminación de recortes:
- El sistema de posicionamiento central hace más sencilla la configuración del troquel de eliminación y posibilita un cambio rápido de tareas. Nuestro sistema de eliminación de doble acción retira eficientemente los residuos. Además, el separador frontal se encarga de eliminar los recortes de las planchas de cartón y los transfiere al lado operativo de la máquina a través de una cinta transportadora.

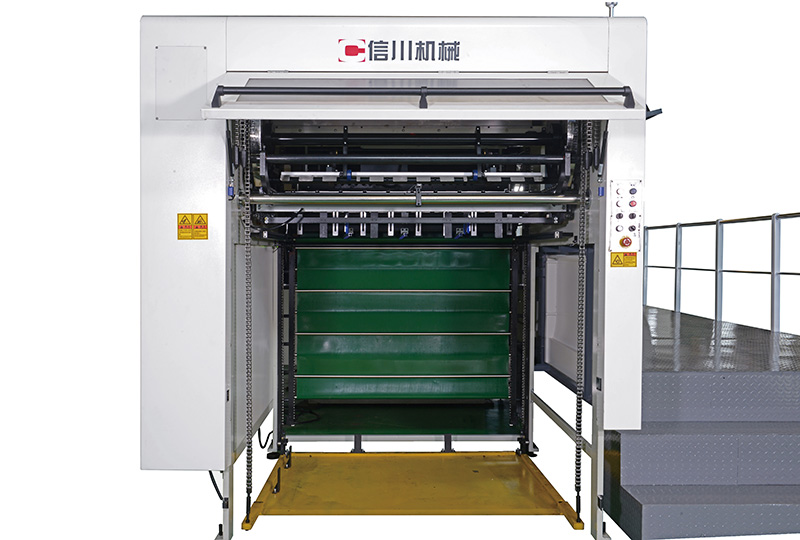

- Sección de recogida:
- El sistema de recogida o descarga en palés continuo garantiza una producción constante. Para un apilamiento ordenado, se disponen estabilizadores frontales, traseros y laterales.
